结构损伤容限分析工程计算平台-DTS简介

结构损伤容限分析工程计算平台-DTS采用标准规范法计算管道裂纹

• 概述

  » 结构损伤容限分析工程计算平台-DTS采用2种规范（RCC-MR和BS7910）分别计算含缺陷管道裂纹尖端断裂参数和裂纹扩展。
  » 分别基于上述2种规范计算裂尖J积分和蠕变C*积分。
  » 分别基于上述2种规范计算疲劳裂纹扩展和蠕变裂纹扩展。

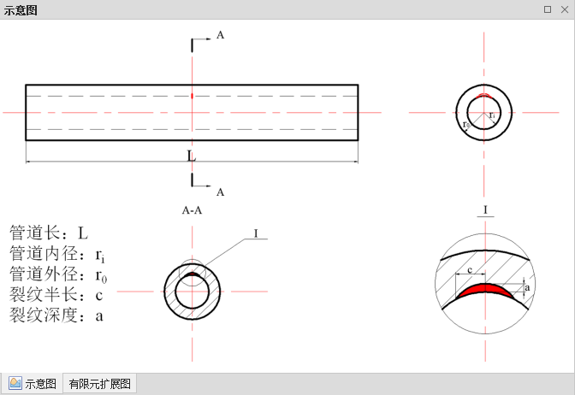

  管道几何示意图（直管环向表面裂纹）

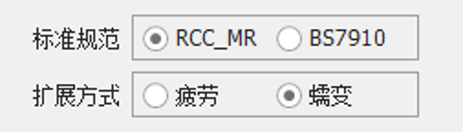

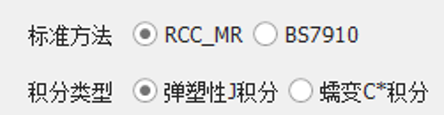

  裂纹尖端断裂参数计算选项	裂纹扩展计算选项

• 几何参数

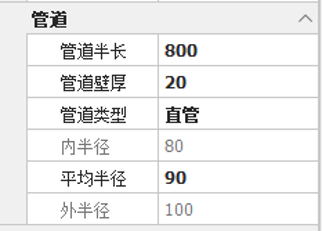

  管道参数设置

  » 管道类型(直管、弯管)
  » 管道壁厚
  » 管道平均半径（中半径）



  裂纹形式设置

  » 裂纹方向（轴向、环向）
  » 裂纹类型（表面、贯穿）




  裂纹尺寸设置

  » 穿透裂纹（输入裂纹半长或裂纹半角）	» 表面裂纹（输入裂纹半长和裂纹深度）

• 材料参数设置

  » 常规材料设置

  弹性模量E，泊松比v，屈服强度σs




  » J积分计算材料参数设置

  Ramberg-Osgood(R-O)模型系数与指数




  » 蠕变C*积分计算材料参数设置





  » 疲劳裂纹扩展计算材料参数设置





  » 蠕变裂纹扩展计算材料参数设置



• 载荷设置

  » J积分、蠕变C*积分和蠕变裂纹扩展计算

  采用恒定载荷，输入内压、弯矩和轴力

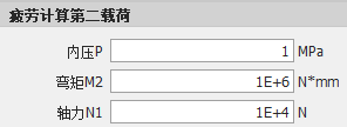

  » 疲劳裂纹扩展计算

  采用常幅值疲劳载荷，输入内压、弯矩、轴力和内压2、弯矩2、轴力2




• 计算及结果

  完成几何参数、材料参数和载荷参数的设置后，提交计算得到相应结果。

  » J积分计算

  输出裂纹尖端J积分值




  » C*积分计算

  输出裂纹尖端C*积分值

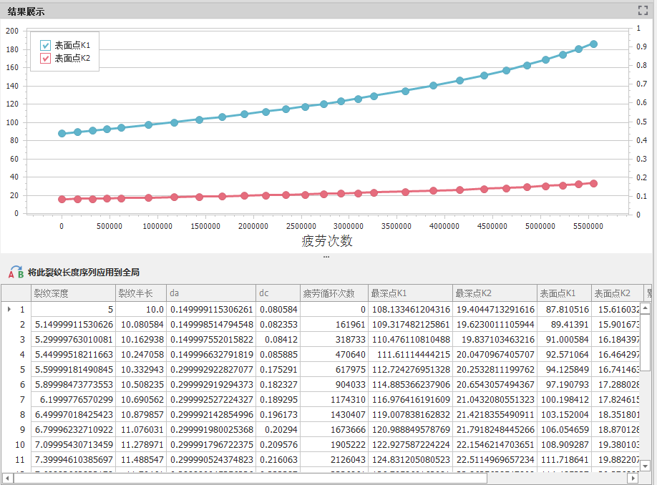

  » 疲劳裂纹扩展

  输出疲劳裂纹扩展中每一步的疲劳循环次数、裂纹尺寸、裂纹扩展量、应力强度因子K等，并输出曲线。

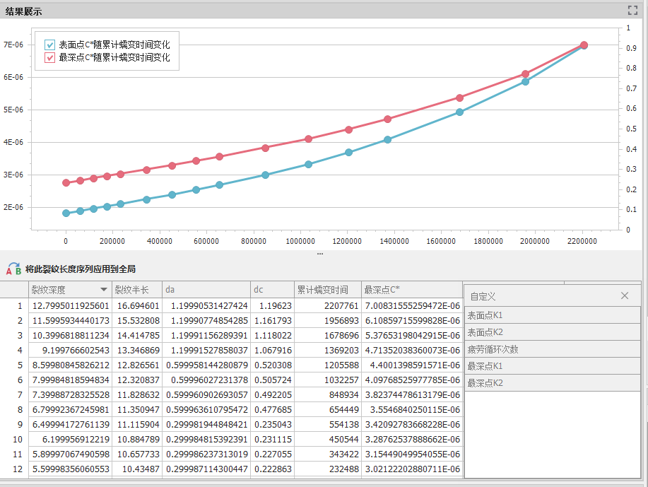

  » 蠕变裂纹扩展

  输出蠕变裂纹扩展中每一步的蠕变时间、裂纹尺寸、裂纹扩展量、蠕变C*积分等，并输出曲线。




• 参考文献

  标准规范方法参考以下2个标准：《RCC-MR, Section 1-Subsection Z, A16》和《BS7910：2013+A1：2005》

  » RCC-MR标准

  直管参考8400，弯管参考8600；疲劳裂纹扩展参考3210，蠕变裂纹扩展参考3220。




  » BS7910标准

  直管参考Annex M.7，疲劳裂纹扩展和蠕变裂纹扩展参考Annex H。BS7910不包含弯管相关计算。
